概述

TM52eF1385/86整合了高效率的F51内核，宽工作电压2.3V~5.5V，符合工业等级-40℃~105℃工作温度与高抗噪声的性能要求，支持32KB/64KB Flash，4KB XRAM，并提供独立1KB Data Flash及独立57/59KB APP区，支持OTA功能，搭配精准的12-bit A/D转换器, 以及低功耗时钟与LCD或LED显示功能，FTK触控功能更拥有通过CS10V静动态特性，适合应用在各种AC电源产品领域；同时使用外部32768 及开启LCD 驱动的功耗Halt MODE+SXT+LCD ON电流低于20uA，也适合应用在电池供电类产品。

1.存储器

 1）64K字节FLASH程序存储器(TM52eF1386)

 2）32K字节FLASH程序存储器(TM52eF1385)

 3）支持5K/7K BOOT功能区，支持OTA功能（加上一个WiFi智能互联的照片）

 4）最低擦除500K次

 5）最低10年数据保留

 6）SRAM：256 Bytes(data)+4KBytes(xdata)

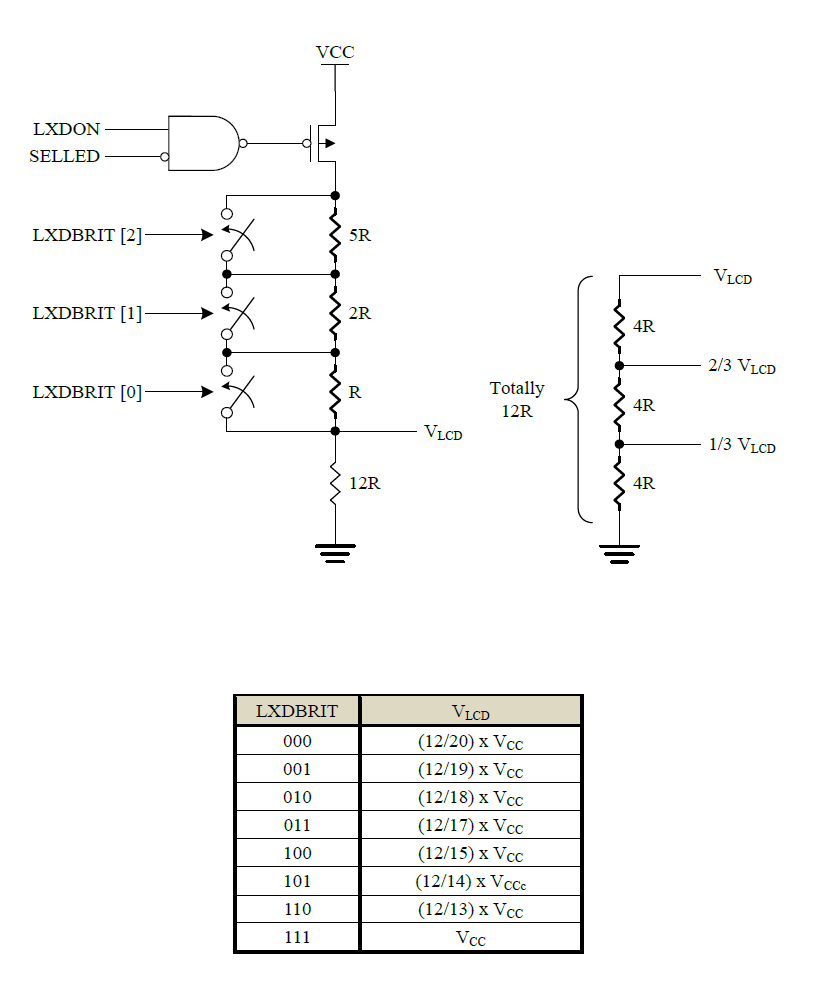

2.LCD驱动器

 1）4x20〜8x16 LCD驱动器

 2）1/3 LCD偏压

 3）配合低电压检测中断功能以及LCD电压调整，可以在AC和DC切换过程中保持LCD显示的稳定性

3.LED控制器/驱动器

 1）矩阵模式 (MX) ：8 * 8，16引脚，最多64点

 2）点矩阵模式 (DMX) ：7 * 8、6 * 7、5 * 6、4 * 5，8引脚，最高56点

4.触摸

TM52eF1385/86的触控架构是高整合性IC，无需外部电容元件，42PIN都是TK脚位，方便TK布线同时可以最大22-ch的电容式触控按键，支持内部参考电容与自动触摸时钟调变, 是采用 AFTK 触控硬件方式进行触控侦测，触控侦测速度非常快

5.数字外围

 1）GPIO最大42个双向可独立控制的 I/O口

       a. 所有引脚均具有高灌电流（60mA @ VCC = 5V，VOL = 0.1VCC）

       b.LED 模式下COM引脚均具有高灌电流（120mA @ VCC = 5V，VOL = 0.1VCC）

2）9路16位的PWM有周期调整

      a.三个16位PWM，具有独立的周期调整 (PWM0~PWM2)

      b.六个16位PWM，具有共享的周期调整 (PWM30~PWM35)

      c.PWM2 带死区控制

3）接口：

     a.UART0, 8051标准UART/UART1，仅支持mode1和mode3/UART2，仅支持mode1和mode3

     b.SPI 串口

     c.I2C接口（主/从）

 4）内建CRC校验模块

 5）8位乘法器和除法器（标准8051）、16位乘法器和除法器、32位÷16位除法器

6.应用

TM52eF1385/86以带LCD/LED显示和触摸按键的电饭煲、咖啡壶、空气炸锅、空气净化器、油烟机等智能家电产品应用。

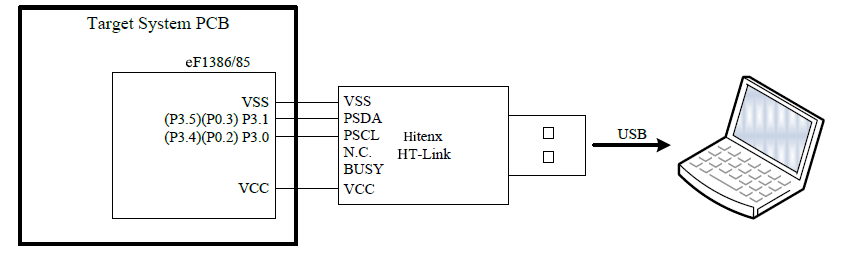

7.开发工具

海速芯针对TM52eF1385/86规划出使用方便的USB开发工具HT-Link ICE，可直接使用原IC（Real chip）来做在线调试，可直接对记忆体存取与对暂存器的设定，提供程序调试的断点与步进（STEP）可执行追踪分析数据等等功能，提高程式开发效率以及除错能力，非常适合快速进行产品开发。

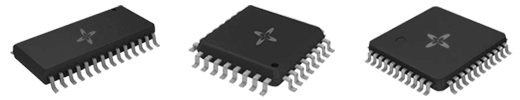

8.封装

包装上以SOP28，LQFP32与LQFP44包装,提供******的封装脚位
