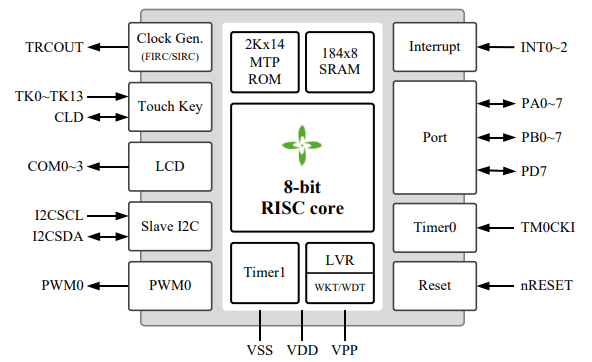

系统框图

基本功能

1.MTP: 2K x 14 位 MTP ROM (支持 ISP 使用 5 线)

2.RAM: 184 x 8 位

3.STACK: 6 级

4.I / O 端口：三个位可编程 I/O 端口（最多 17 个引脚）

5.两个独立的计时器

• Timer0

• 具有 1~256 预分频选项/自动重载/计数器/中断/停止功能的 8 位 Timer0

• Timer1

• 具有 1〜256 预分频选项/自动重载/中断/停止功能的-8 位 Timer1

6. 1 个具有预分频/周期调整/清除并保持功能/正负输出功能的 8 位 PWM0

7. 14 通道触摸按键

• 1〜8 键硬件自动扫描，每个键的上/下界限可调

• 按下按键时的中断/唤醒 CPU（硬件自动模式）

• 触摸键转换结束时中断（软件手动模式）

8. 具有中断功能的专用从 I2C 接口

9. 软件控制的 COM0〜3 LCD 驱动器，具有 1/2 偏置

10. PA0〜PA6，PB6〜PB7，PD7 单个引脚低电平唤醒

11. 系统振荡源 (Fsys)

• 快速时钟

•  - FIRC (内部快速 RC) : 1 / 2 / 4 MHz

• 慢速时钟

• - SIRC (内部慢速 RC) : 2.1 / 4.2 / 8.5 / 17 KHz @ VDD = 3V

12. 省电工作模式

• 快速模式: 快速时钟保持 CPU 运行

• 慢速模式: 快速时钟停止，慢速时钟保持 CPU 运行

• 空闲模式: 快速时钟和 CPU 停止，唤醒定时器或自动触摸键保持运行

• 停止模式: 所以时钟停止,唤醒定时器和自动触摸键停止

13. 双系统时钟

• FIRC + SIRC

14. 复位源

• 上电复位

• 看门狗复位

• 低电压复位

• 外部引脚复位

15. 2 级低电压复位: 1.9V / 2.2V (可以禁止)

16. 工作电压: 低压复位电平至 4.0V

• Fsys = 2 MHz, 1.3V ~ 4.0V

• Fsys = 4 MHz, 1.5V ~ 4.0V

17. 工作温度范围: -40C to +85C

18. 中断

• 三个外部中断引脚

• - 两个引脚下降沿触发

• - 一个引脚为上升沿或下降沿触发

• Timer0 / Timer1 / WKT 中断

• I2C 中断

• 触摸按键中断

19. 看门狗定时器 (WDT) / 唤醒定时器 (WKT)

• 由内置的 RC 振荡器提供时钟，带有 4 个可调的复位/中断时间选项 - VDD = 3V, WDT / WKT = 240 ms / 120 ms / 60 ms / 30 ms

• 看门狗定时器可以在掉电模式下禁止/使能

20. I/O 端口模式

• 开漏输出

• CMOS 推挽输出

• 施密特触发器输入，带上拉电阻选项

21. 指令集：36 条指令

22. 封装类型:

• 20-引脚 DIP (300 mil)

• 20-引脚 SOP (300 mil)

• 20-引脚 SSOP (150 mil )

• 20-引脚 QFN (4x4x0.75-0.5mm) TM57MT21A 规格书 DS-TM57MT21A_S 7 Rev 0.90, 2020/09/08

• 16-引脚 DIP (300 mil)

• 16-引脚 SOP (150 mil)

23. 在 ICE 上支持的 EV 板

• EV 板: EV8206

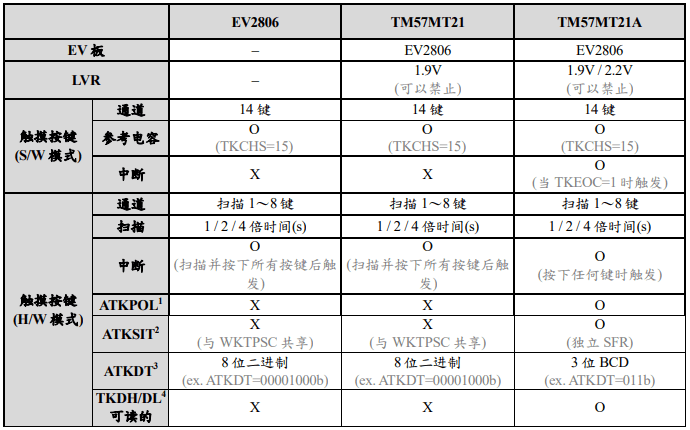

24. 比较表:

注:

1. ATKPOL: 触摸键自动扫描极性标志

2. ATKSIT: 触摸键自动扫描间隔时间

3. ATKDT: 触控按键自动扫描结果显示

4. TKDH / TKDL: 触摸按键 10 位数据计数
