电动自行车仪表盘

海速芯在电动自行车仪表盘上提供一套完整的解决方案,包含MCU主控、DCDC电源芯片、LCD/LED驱动芯片。


MCU主控:2T 8051单片机内置18.432Mhz主频、8~16K Flash512Byte SRAM以及128Byte EEprom;

MCU主控:最高支持200V电压输入,5V输出 输出电流高达800mA,满足高亮灯珠驱动;

LCD驱动芯片:支持1/21/3偏压的段式液晶,最大可驱动128个段位(32*4);

LED驱动芯片:高亮LED驱动芯片,最大可驱动128个灯珠(8*16),16级亮度可调并支持16级行扫描可调。

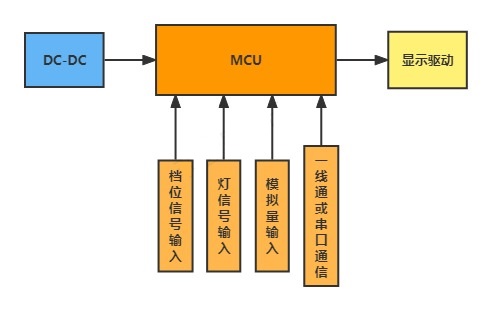

方案拓扑

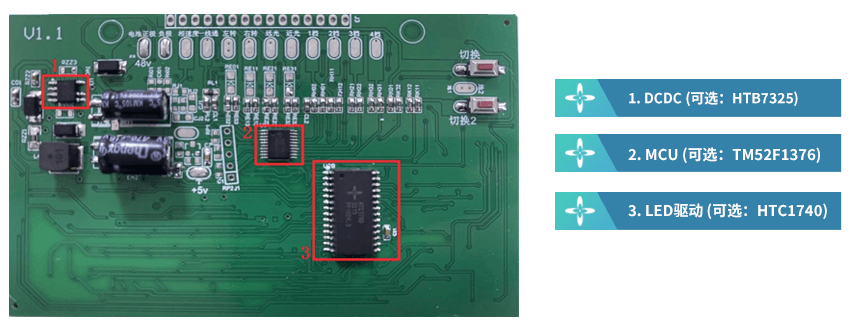

整体解决方案案例:

TM52F1376整体解决方案 (1).png

方案选型表

  • 产品名称(W) 功能描述 所属应用
  • TM52F1376 2T 8051主控芯片、16K Falsh、512字节Sram、128字节EEProm、ADC*24,PWM*3,UART*2,IIC,LED/LCD模组 电动自行车仪表、小家电、咖啡机、面包机、按摩仪、电子烟
  • TM52F1363 2T 8051主控芯片,8K Flash、512字节Sram、128字节EEProm 电动自行车仪表、小家电、直发器、按摩仪、耳机仓、电子烟
  • HTC1740 高亮LED驱动芯片,最大可驱动128个灯珠(8*16),16级亮度可调并支持16级行扫描可调 电动车仪表、小家电
  • HTC1621 段式液晶驱动芯片,支持1/2、1/3偏压的段式液晶,最大可驱动128个段位(32*4) 电动自行车仪表、小家电

方案资料

  • 文件名 版本 描述 更新日期 下载
  • TM52F1376_电动车仪表_应用手册V1.1.pdf V1.1 针对电动车仪表应用上总结的一些经验,避免用户在进行相关开发时走弯路,进行整理。 2023-02-07
