电磁炉

随着市场的发展,IH加热技术的应用逐渐从电磁炉延伸到了电热水器、奶泡机,电饭煲等领域。行业和客户端对IH产品的性能、成本的要求也逐步提升。为此海速芯科技公司在传统技术的基础上,推出了高性能、高性价比的IH解决方案,方案由AC-DC电源芯片与MCU主控/控制面板芯片两部分组成,主控MCU内置PPG模块产生IH驱动信号,内置5组比较器做安全防护与信号同步,内置OPA和ADC做电流采样。面板控制芯片,内置触摸模块,PWM输出,带基准电压源的ADC以及EEPROM存储器等模块。在产品开发方面为客户提供范例程序以及模块化程序库并辅以方便的开发工具,可以快速完成产品开发并导入量产。

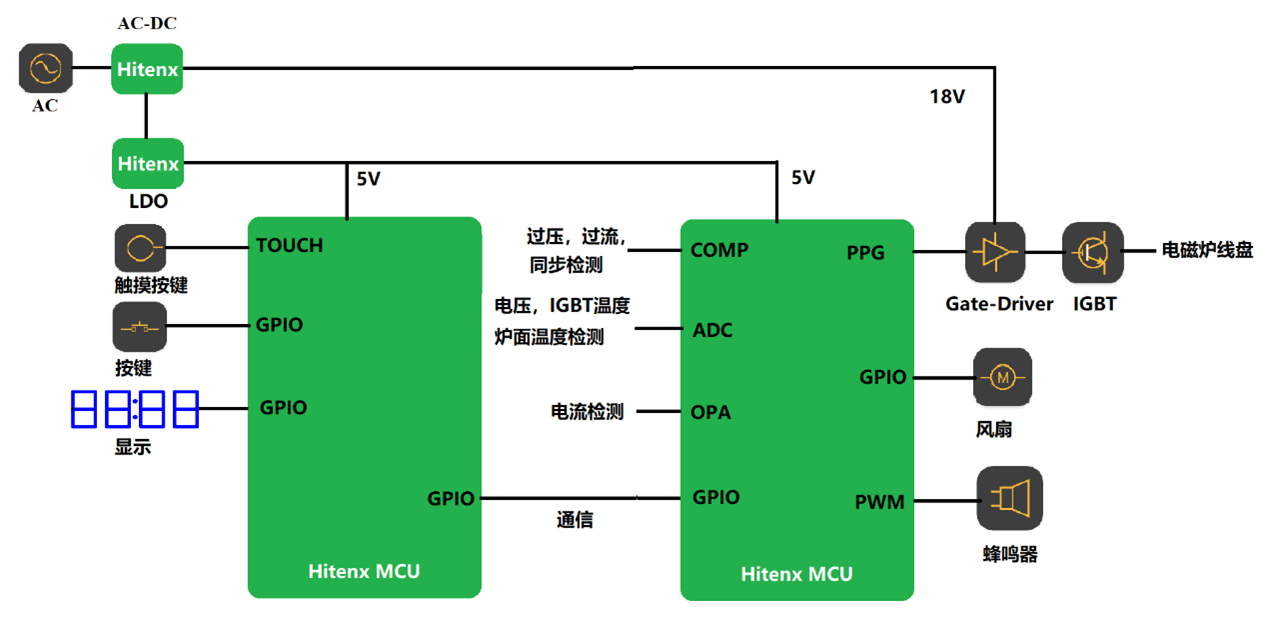

方案拓扑


方案选型表

  • 产品名称(W) 功能描述 所属应用
  • TM52F8558 TM52系列8558是一个新的,快速的8051架构MCU,内置电磁炉专用PPM,COMP*5,OPA*1模组 小家电,电磁炉(电源)
  • TM56F1543 RISC精简指令主控芯片,8K*16bits Flash、496字节Sram、128字节EEProm,TK*24, ADC*14 小家电,电磁炉(面板)
  • TM52FN8276 TM52系列FN8276是一个新的,快速的8051架构MCU,内置16K Flash,1024 Sram, 128 EEPRom,LED/LCD, TK*19,ADC*16,UART,SPI,IIC等模块 小家电,电磁炉,暖风机,制冰机,足浴盆
  • HTB7218 内置650V MOSFET,高效低成本离线式恒压调节器,主要用于Buck和Buck-Boost拓扑。固定18V输出,外围精简 家电辅助电源、MOS驱动、继电器

方案资料

  • 文件名 版本 描述 更新日期 下载
  • Touchset_V246.rar V246 触摸按键库函数生成软件 2023-04-20
  • Touchkey_V42.rar V42 触摸产品调试工具 2023-04-20
